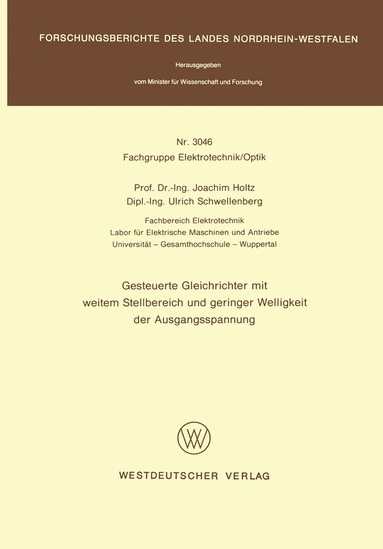

Gesteuerte Gleichrichter mit weitem Stellbereich und geringer Welligkeit der Ausgangsspannung

Es wird eine neuartige Gruppe von steuerbaren netzgefUhrten Stromrichterschaltungen beschrieben, die wegen ihrer Eigen- schaft der Spannungsprofilsteuerung schon bei geringer Puls- zahl p ausgangsseitig Gleichspannungen von besonders geringer Welligkeit liefern. Deswegen sind diese Schaltungen fUr den Einsatz in elektrochemischen Anlagen besonders geeignet. Die Welligkeit ist durch Vorgabe eines Spannungsverhaltnisses b wahlbar. Mit ihrer Abnahme geht eine Einschrankung des Aus- steuerbereichs einher. 1m Grenzfall kann die Welligkeit auf die GroBenordnung 'des Minimalwerts reduziert werden, der einer entsprechenden ungesteuerten Schaltung zuzuordnen ist. An der Gleichspannungsbildung sind stets zwei Teilstromrichter beteiligt, die mit unterschiedlichen ZUndwinkeln betrieben werden. Durch Einsatz eines optimierenden Steuerverfahrens laBt sich der Verlauf der Welligkeit als Funktion der Aus- steuerung gUnstig beeinflussen. GroBere Aussteuerungsbereiche sind durch Kaskadierung von Teilstromrichtern erreichbar. Dabei erfUllen insbesondere Schaltungen, in denen die Kaskadenstufen durch das ZUnden von steuerbaren Ventilen ausgewahlt werden, hochste dynamische Anforderungen. Mehrstufige Schaltungen mit nur zwei steuerbaren Teilstrom- richtern und einem zusatzlichen elektromechanischen Schalt- werk stellen eine wirtschaftlich gUnstige Losung dar, wenn die Welligkeit Uber einen groBen Aussteuerbereich unter einem wahlbaren Grenzwert (Z.B. 10 --- 20%) liegen solI. Bei dieser Losung ist die Stellgeschwindigkeit etwa 10- bis 20mal groBer als bei stellbaren Galvanikstromrichtern nach dem Stand der Technik.
